분류
|
거푸집 종류
|
|
|
재료에 따른 분류
|
목재 거푸집
|
목재 거푸집, 유로폼
|
|
금속 거푸집
|
철재 거푸집, 알루미늄 거푸집
|
|
|
시스템에 따른 분류
|
벽체 전용 거푸집
|
Gang Form, Climbing Form(Auto Climbing System Form / Guid Climbing System Form)
|
|
바닥판 전용 거푸집
|
Table Form, Flying Shore Form
|
|
|
벽체+바닥용 거푸집
|
Tunnel Form
|
|
|
연속 거푸집
|
수직(Sliding Form, Slip Form), 수평(Traveling Form)
|
|
|
무지주 공법
|
Bow Beam, Pecco Beam(span조절가능)
|
|
|
바닥판 공법
|
Waffle Form, Deck Plate, Harf PC, W식 거푸집
|
|
▶ 갱폼은 구조물의 형태대로 제작된 대형판넬과 거푸집의 설치 및 해체, 미장, 견출 등을 위한 케이지를 일체화 시킨 대형 벽체 거푸집을 말한다.
사용할 때마다 작은 부재의 조립, 분해를 반복하지 않고 대형화, 단순화하여 한 번에 설치하고 해체하는 거푸집 시스템으로 주로 외벽의 두꺼운 벽체나 옹벽, 피어기초 등에 이용된다.
거푸집은 T/C 또는 별도의 양중장비를 이용하여 1개층씩 콘크리트를 타설하며 인양하는 방식이다
▶ 장점: 작업능률 향상, 거푸집의 대형화로 이음부위 감소로 외벽 품질 향상, 작업의 안전성 확보, 공기 단축 (1개층 1 cycle 고정 약5일)
▶ 단점: 인양을 위한 별도의 장비 필요

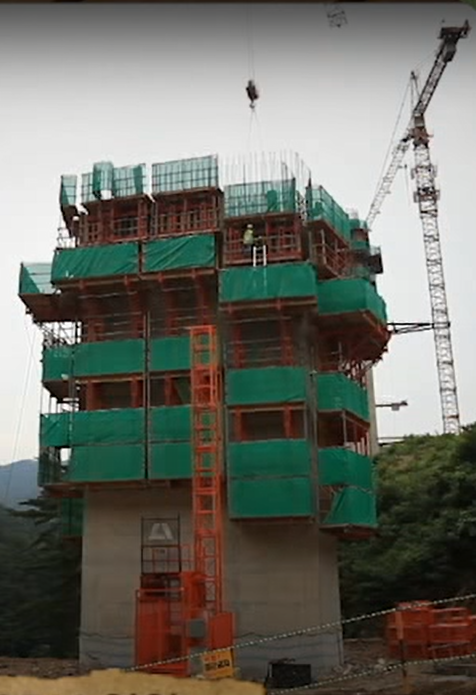

■ 클라이밍(Climbing) 거푸집
▶고교각에 일반 거푸집공법을 적용할 경우 안전관리, 기술관리 및 공정관리 등 여러 가지 문제점이 예상되지만, Climbing Form공법으로 시공할 경우 이러한 문제를 해결할 수 있다.
클라이밍 폼은 가이드레일과 교각에 고정된 슈를 사용하여 반복인양, 거치하는 방법으로 시공한다.
갱폼에 비계틀과 마감용 비계를 일체로 제작한 거푸집이다
▶장점: 고소작업에 따른 안전확보와 양호한 품질관리 가능
▶단점: 초기설비투자 및 고가의 거푸집으로 인해 사용 회수가 적을 경우 일반거푸집에 비해 경제성이 다소 떨어짐
서울-제물포 터널 환기탑 우원슬립폼 공법적용 시공영상입니다.우원미래산업 슬립폼의 장점은 수직구 및 환기구 시공 후 철재계단 및 안전시설등을 함께 진행할 수 있습니다. (슬립폼팀, 잡철물팀)또한, 맨케이지 대신 보유특허로 제작한 이동식 승강장치를 설치하여 기존보다 안전하게 시공가능합...
▶슬립폼은 활동식 거푸집(Sliding Form)의 일종으로 콘크리트 타설 후 콘크리트가 자립할 수 있는 강도가 되면 거푸집을 상방향으로 이동시키면서 연속적으로 철근조립, 콘크리트 타설을 실시하여 구조물을 완성시키는 공법
▶적용 건축물: 교량이 교각, 사이로, 굴뚝, 탑 - 불규칙한 단면 가능
▶장점: <시공성>시공속도 빠름(1일 1.5m~3m), 24시간 연속작업 가능, 대형 및 고소작업 유리, 연속시공으로 양생기간 불필요, 공정별 투입인원이 고정, 폼 및 콘크리트 타설장비외 별도 장비 불필요, <품질>연속타설로 시공조인트 없어 내구성 좋음, 주철근 간격/수량/피복관리등에 정밀시공 가능, 건조 수축에 따른 균열 발생 않음, <안전성> 작업자가 안전하게 작업가능-슬립폼의 최대장점
▶단점: <시공성>계절변화/기상조건에 민감, 책 및 유압관리 숙련공 필요, 초기 폼 제작 및 조립비 고가, <품질>연속작업에 의해 노출표면이 불량해 질 수 있음, 기온변화에 따른 폼 상승 속도 제어 필요, 콘크리트 타설시 철근에 에 다짐 진동이 전달되어 기 타설된 콘크리트 부탁력이 감소돌 수 있음, 강우 시 콘크리트 품질관리 어려움, <안전성> 구조물 단면변화시 브라켓 고정등의 고서작업 상황 발생.
■ 슬라이딩 폼 거푸집
▶슬라이딩 폼은 수직적으로 반복된 구조물을 시공이음없이 균일한 형상으로 시공하기 위하여 로드(Rod), 유압잭(Jack) 등을 이용하여 거푸집을 연속적으로 이동시키면서 콘크리트를 타설할 때 사용되는 것으로 Silo 공사 등에 적합한 거푸집. 단명형상의 변화가 없는 수직으로 연속된 콘크리트 구조물에 사용된다.
▶ 장점: 작업대와 비계틀이 동시에 상승되어 안전성이 높다.
*** 슬립과 슬라이딩의 차이
슬라이딩은 단면변화없는 구조물에 적용하고,슬립폼은 단면변화가 있는 구조물에 적용하는 것이 핵심적인 차이점임.
