산업안전기사 필기 기출문제 2018년 1회 전기위험방지기술

728x90

산업안전기사 필기 합격 비결은 간단하다. 기출문제 과거 10개년치를 3번 반복하면 끝!!!

자 그럼 또 시작해 보자!!


61. 화재ㆍ폭발 위험분위기의 생성방지 방법으로 옳지 않은 것은?

① 폭발성 가스의 누설 방지

② 가연성 가스의 방출 방지

③ 폭발성 가스의 체류 방지

④ 폭발성 가스의 옥내 체류

<답> 4

*4 옥내 체류하면 폭발 위험이 커진다

기억력 - 뇌에 영양을!!



이너배리어 스카이메모리 영양제

COUPANG

www.coupang.com

62. 우리나라에서 사용하고 있는 접압(교류와 직류)을 크기에 따라 구분한 것으로 알맞은 것은?

① 저압 : 직류는 1000V 이하

② 저압 : 교류는 1000V 이하

③ 고압 : 직류는 750V를 초과하고, 6kV 이하

④ 고압 : 교류는 700V를 초과하고, 6kV 이하







<답> 2

※ 2021년 1월1일부 개정

분류
교류
직류
저압
1000V이하
1500V이하
고압
1000V~7000V
1500V~7000V
특별고압
7000V초과
7000V초과

63. 내압방폭구조의 주요 시험항목이 아닌 것은?

① 폭발강도 ② 인화시험

③ 절연시험 ④ 기계적 강도시험

<답> 3

*내압 방폭구조 주요 시험항목

- 폭발강도

- 인화시험

- 구조시험

- 온도시험

- 기계적 강도시험

*대부분 철제 주물성형제품이라 절연성과 거리가 멀다

64. 교류아크 용접기의 접점방식(Magnet식)의 전격방지장치에서 지동시간과 용접기 2차측 무부하전압(V)을 바르게 표현한 것은?

① 0.06초 이내, 25V 이하

② 1±0.3초 이내, 25V 이하

③ 2±0.3초 이내, 50V 이하

④ 1.5±0.06초 이내, 50V 이하

<답> 2

*자동전격방지기 : 용접을 중단하고 1초이내에 용접기의 홀더, 어스선에 흐르는 무부하 전압을 안전전압 25V이하로 내려준다.

65. 누전차단기의 시설방법 중 옳지 않은 것은?

① 시설장소는 배전반 또는 분전반 내에 설치한다.

② 정격전류용량은 해당 전로의 부하전류 값 이상이여야 한다.

③ 정격감도전류는 정상의 사용상태에서 불필요하게 동작하지 않도록 한다.

④ 인체감전보호형은 0.05초 이내에 동작하는 고감도고속형이어야 한다.

<답> 4

정격감도전류 및 동작시간

66. 방폭전기기기의 온도등급에서 기호 T2의 의미로 맞는 것은?

① 최고표면온도의 허용치가 135℃이하인 것

② 최고표면온도의 허용치가 200℃이하인 것

③ 최고표면온도의 허용치가 300℃이하인 것

④ 최고표면온도의 허용치가 450℃이하인 것

<답> 3

*방폭전기기기의 최고 표면 온도의 범위(℃)에 따른 온도 분류(등급)

300초과 450이하 / T1

200초과 300이하 / T2

135초과 200이하 / T3

100초과 135이하 / T4

85초과 100이하 / T5

85이하 / T6

철공소에서 금속과 금속을 붙이는 전통적인 용접 온도는? 450℃

☞자동차 엔진의 정상 온도는? 85℃

67. 사업장에서 많이 사용되고 있는 이동식 전기기계ㆍ기구의 안전대책으로 가장 거리가 먼 것은?

① 충전부 전체를 절연한다.

② 절연이 불량인 경우 접지저항을 측정한다.

③ 금속제 외함이 있는 경우 접지를 한다.

④ 습기가 많은 장소는 누전차단기를 설치한다.

<문제 해설>

절연이 불량인 경우에는 절연저항을 측정

68. 감전사고를 방지하기 위해 허용보폭전압에 대한 수식으로 맞는 것은?

<답> 4

*허용보폭전압

E = (인체의 저항 + 6*지표상층 저항률) * 심실세동전류

69. 인체저항이 5000Ω이고, 전류가 3mA가 흘렀다. 인제의 정전용량이 0.1μF라면 인체에 대전된 정전하는 몇μC 인가?

① 0.5 ② 1.0

③ 1.5 ④ 2.0

<답> 3

Q = C*V

V = IR = 3 * 10^-3 * 5000 = 15

C = 0.1

Q=15 * 0.1 = 1.5

70. 저압전로의 절연성능 시험에서 전로의 사용전압이 380V인 경우 전로의 전선 상호간 및 전로와 대지 사이의 절연저항은 최소 몇 MΩ 이상이어야 하는가? (정답없음. 221년 KEC법 개정: 접지대상에 따라 일괄 적용한 종별접지가 폐지되었음)

① 0.4MΩ ② 0.3MΩ

③ 0.2 MΩ ④ 0.1 MΩ

<답> 정답없음. 221년 KEC법 개정: 접지대상에 따라 일괄 적용한 종별접지가 폐지되었음

커피말고 건강한 카페인 없어???

홍삼 + 배즙 + 천연 카페인 (브라질의 인삼, 과라나)

https://link.coupang.com/a/LQHeh



파이어진 에너지드링크 250ml

COUPANG

www.coupang.com



71. 방폭전기기기의 등급에서 위험장소의 등급분류에 해당되지 않는 것은?

① 3종 장소 ② 2종 장소

③ 1종 장소 ④ 0종 장소

<답> 3

0종 : 정상상태에서 위험분위기가 장시간 지속적으로 존재하는 장소

1종 : 정상상태에서 위험 분위기가 주기적으로 생성될 우려가 있는 장소

2종 : 이상상태에서 위험 분위기가 단시간 생성될 우려가 있는 장소

72. 다음은 무슨 현상을 설명한 것인가?

① 대전 ② 충전

③ 방전 ④ 열전

<답> 3

* 방전 : 대전체가 전하를 잃는 과정, 대전체에서 전기가 방출되는 현상

* 대전 : 중성 원자로 이루어진 물질이 외부 힘에 의해 전하가 재배치되어 전하량의 평형이 깨어짐으로써 양전하 또는 음전하를 띠게 되는 현상을 대전(electrification)이라 한다.

73. 다음 그림은 심장맥동주기를 나타낸 것이다. T파는 어떤 경우인가?



① 심방의 수축에 따른 파형

② 심실의 수축에 따른 파형

③ 심실의 휴식 시 발생하는 파형

④ 심방의 휴식 시 발생하는 파형

<답>

P : 심방수축

QRS : 심실수축

T : 심실 휴식(재분극)

74. 교류 아크 용점기의 자동전격장치는 전격의 위험을 방지하기 위하여 아크 발생이 중단된후 약 1초 이내에 출력측 무부하 전압을 자동적으로 몇 V 이하로 저하시켜야 하는가?

① 85 ② 70

③ 50 ④ 25

<답> 4

교류 아크 용접기의 자동전격방지기의 성능은 아크발생을 정지 시킬 때 주접점이 개로될 때까지의 시간(지동시간)은

1초 이내이고, 2차 무부하 전압은 25V 이하이어야 한다

75. 인체의 대부분이 수중에 있는 상태에서 허용접촉전압은 몇 V 이하 인가?

① 2.5V ② 25V

③ 30V ④ 50V

<답> 1

인체 접촉 상태 따른 허용 접촉 전압

-제1종:인체의 대부분이 수중 2.5V이하

-제2종:인체가 현저히 젖어있고, 기구에 상시접촉 25V이하

-제3종:1,2이외의 경우, 통상의 인체상태에서 접촉시 위험 50V이하

- 제4종:제한무, 안위험

76. 우리나라의 안전전압으로 볼 수 있는 것은 약 몇 V 인가?

① 30V ② 50V

③ 60V ④ 70V

<답> 1

*한국의 일반 사업장 안전 전압 : 30V

77. 22.9kV 충전전로에 대해 필수적으로 작업자와 이격시켜야 하는 접근한계 거리는?

① 45cm ② 60cm

③ 90cm ④ 110cm

<답> 3

*충전전로 접근 한계거리

0.3KV 이하 접촉금지

0.3KV 초과 0.75 이하 30cm

0.75KV 초과 2 이하 45cm

0.2KV 초과 15 이하 60cm

15KV 초과 37 이하 90cm

37KV 초과 88 이하 110cm

88KV 초과 121 이하 130cm



78. 개폐조작 시 안전절차에 따른 차단 순서와 투입 순서로 가장 올바른 것은?

① 차단 ②→①→③, 투입 ①→②→③

② 차단 ②→③→①, 투입 ①→②→③

③ 차단 ②→①→③, 투입 ③→②→①

④ 차단 ②→③→①, 투입 ③→①→②

<문제 해설>

*차단기 작동순서

1) 항상 차단기(CB)가 OFF된 상태에서 단로기(DS)를 ON/OFF해야 한다.

2) 투입은 인입 -> 부하쪽으로 ON하고, 차단은 부하 -> 인입쪽으로 OFF한다.

●투입순서 : 3 -> 1 -> 2(단로기 투입한 후 차단기 투입)

●차단순서 : 2 -> 3 -> 1(차단기 개방한 후 단로기 개방)

*차단기(CB. Circuit Breaker)

*단로기(DS. Disconnecting Switch)

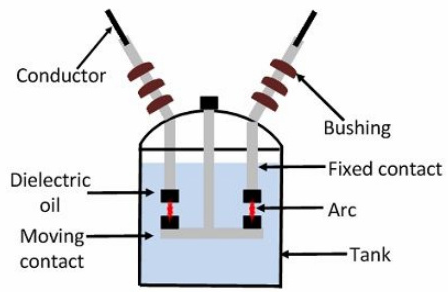

좌 : 유입 차단기 우 : 단로기

* 차단기가 ON상태에서 단로기(선로개폐기)를 ON/OFF하면 감전 및 전기화상 위험 있음.

79. 정전기에 대한 설명으로 가장 옳은 것은?

① 전하의 공간적 이동이 크고, 자계의 효과가 전계의 효과에 비해 매우 큰 전기

② 전하의 공간적 이동이 크고, 자계의 효과와 전계의 효과를 서로 비교할 수 없는 전기

③ 전하의 공간적 이동이 적고, 전계의 효과와 자계의 효과가 서로 비슷한 전기

④ 전하의 공간적 이동이 적고, 자계의 효과가 전계에 비해 무시할 정도의 적은 전기

<답> 4

80. 인체저항을 500Ω이라 한다면, 심실세동을 일으키는 위험 한계 에너지는 약 몇 J 인가? (단, 심실세동전류값 I = 165/√T mA 의 Dalziel의 식을 이용하며, 통전시간은 1초로 한다.)

① 11.5 ② 13.6

③ 15.3 ④ 16.2

<문제 해설>

줄의 법칙 Q= I 2 R T = (165/√1 ×10-3)2×500x1 = 13.6
