방폭지역에서 저압케이블 공사시 사용하는 케이블은?

산업안전기사 필기 기출문제중 2017년 1회 전기위험방지기술 80번 문제를 푸는데 용어들이 도통 알 수 없다



■ 문제

80. 방폭지역에서 저압케이블 공사 시 사용해서는 안되는 케이블은? (답: 3 ) ① MI 케이블 ② 연피 케이블 ③ 0.6/1kV 고무 캡 타이어 케이블 ④ 0.6/1kV 폴리에틸렌 외장 케이블



■ 방폭지역에서 저압케이블 공사 시 사용하는 케이블

1. MI 케이블
2. 연피 케이블
3. 600V 폴리에틸렌 외장 케이블
4. 600V 비닐 절연 외장 케이블
5. 600V 콘크리트 직매용 케이블
6. 약전 계장용 케이블
7. 보상도선



용어가 너무 어려워서 외워지지도 않는다. 그림으로 보면서 이해하면 외워지지 않을까 싶다.

그렇다면  각 케이블 종류별 그림과 특징 (정의)을 정리해 보자



■ MI 케이블 이란?



Mineral Insulated(미네랄 절연) 케이블은 스테인리스 스틸 또는 인코넬과 같은 저항 재료로 만들어진 절연 금속 피복으로 둘러싸인 구리 도체로 만들어진 특수 케이블이다.

무기 산화마그네슘 분말은 외피(MgO)를 절연합니다. MI 전선 내부에는 산화마그네슘 분말에 의해 분리 및 절연된 도체 전선이 있습니다.
즉, MI 케이블은 'Metal Insulated Metal Sheath'(MIMS) 또는 'Mineral Insulated 구리 케이블 (마이크). 구어체로 파이로라고 합니다.

매우 효과적인 화재 생존을 구축해야 하는 경우 전기 케이블 시스템에서 MI 케이블은 그 목적을 적절하게 수행합니다. 실제 화재 상황에서 살아남는 유일한 케이블입니다.

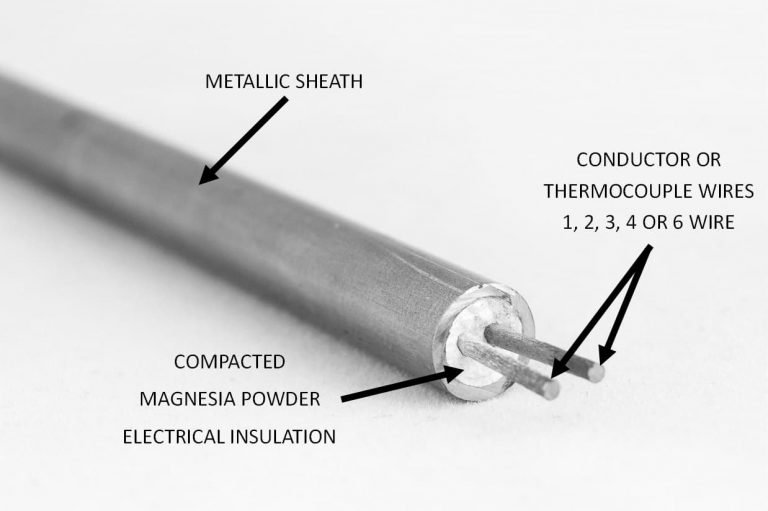

MI 케이블





■ 연피 케이블 이란?



鉛被cable은 케이블의 심선이 외부 습기의 영향을 받지 않도록 심선 주위에 납으로 씌운 케이블을 말한다.











■ 600V 폴리에틸렌 외장 케이블 이란?



600V이상의 전력용, 제어용 회로에 사용하며 도체를 폴리에틸렌 또는 가교폴리에틸렌으로 절연하고 염화비닐수지 또는 폴리에틸렌으로 시즈한 케이블인이며 전력케이블로 가장 넓리 사용되고 있음.

종류는 4종류가 있으며 일반적으로 CV케이블이 넓리 사용됨.

도체로는 전기용 연동선에 연동선 또는 이것에 준한 것을 소선으로 하고 원형연선, 원형압축연선, 분할(分割)압축연선을 사용함

원심 식별 방법은 3가지가 표준임. 2심 ( 검정 · 백색 ), 3심 ( 검정 · 백색 · 적색 ), 4 심 ( 검정· 백색 · 적색 · 초록 ) 으로 되어 있음.

종류: 단심케이블을 3개 연합한 트리플렉스(triplex) 형 케이블(600V CVT)이 사용되고 있으며 이것은 3심통신 시즈케이블에 비해 열저항이 작으며 전류용량이 약 10%이며 굽히기 쉬워서 단말처리(端末處理)가 용이함

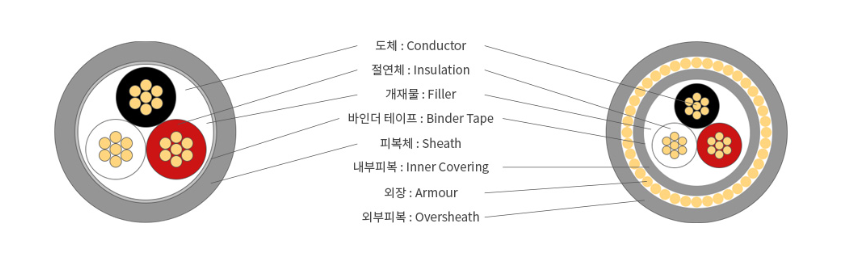

600V 폴리에틸렌 외장 케이블





■ 600V 비닐 절연 외장 케이블 이란?



내마모성, 내후성이 우수하며 600V 이하의 회로에 사용하는 염화비닐수지를 주체로 하여 컴파운드를 절연체 외장한 케이블이며 저압실내 배선용으로 넓리 사용됨

도체 : 전기용 연동선과 연동선을 연합한 것을 사용함

전연체 : PVC를 사용함

선심 식별 : 단심(검정) , 2심(검정, 백색) , 3심(검정, 백색, 적색) 4심(검정, 백색, 적색, 초록)을 표준 색으로 함

시즈 : 시즈는 PVC를 사용하며 색은 원형은 검정, 평형은 회색이 표준

종류 및 기호 : 원형(VVR, VV)과 평형(VVF)이 있으며 원형은 선심을 黃麻(JUTE) 등과 함께 연합하여 비닐시즈한 것이고 평형은 線心을 竝列로 한 위에 비닐로 선심 사이를 채워 被覆한 것이며 SV케이블ㆍF케이블 등으로 부르기도 한다.



600V 비닐절연 비닐시스 케이블







■ 600V 콘크리트 직매용 케이블 이란?



600V이하의 저압실내 배선용에서 콘크리트에 직접매설하여 배선하는 케이블이며 염화비닐수지를 주체로 하는 컴파운드, 폴리에틸렌을 도체와 동심원상(同心圓狀)으로 피복한 것이며 콘크리트 타설시 충격에 견디게 되어 있음.

또한 선심의 식별은 2심( 검정·백색 ), 3심(검정·백색·적색)이고 케이블 표면 색은 검정이며 길이방향으로 백선이 표시되어 있음

콘크리트용 융설 케이블





■ 약전 계장용 케이블 이란?



제어/계장 케이블은 대단위 산업 단지 및 상업 용도의 건물에 설치된 시설의 장비 간 신호 전달 역할을 하며 도체 위에 PVC 및 XLPE를 절연 재료로 피복하여 우수한 시공 성능 및 목적에 따라 난연, 내화 및 친환경 특성을 가지고 있습니다. 특히, 정밀성이 요구되는 장비에 적합한 차폐 성능을 보유함으로써 신호 전달 시 발생할 수 있는 간섭 및 외부 노이즈 방지에 탁월한 특성이 있습니다. 제어 및 계장 케이블은 전기용품 안전인증 및 친환경 인증을 보유하여 제품 신뢰성을 확보하고 있습니다.



약전 계장용 케이블









■ 보상 도선 이란?



열전대에 의한 온도측정 방법에 사용되는 특수전선으로서 열전대와 동일 재질로 된 도선에 의해서 계측기 단자까지 연장시켜 사용하는 것이 Extension wire(cable) 이다. 이 경우 열전대 재료가 대단히 고가이기 때문에 길게 사용하기 위해서는 많은 비용이 필요하고, 경로에 유도 및 그밖의 장애가 있을 경우 정밀도가 떨어지는 문제가 있다.



이에 평상시 온도를 포함한 온도 범위에 있어서 열전대와 같은 열기전력 특성을 갖고있는 상대적으로 저렴한 2개 종류의 도체를 한쌍으로해서 절연 및 각종 피복을 한것이 Compensation wire입니다.



보상도선(Extension & Compensating Wire)은 열전대를 연장한 것과 같은 동일한 효과로 온도를 보상할 수 있고, 사용환경 주변조건에 따라 저온용, 고온용, 내습용, 내유용, 내굴곡용 등의 복합조건에 맞추어 절연 및 피복재료를 바꾸어 경로의 여러가지 장애를 방지하고, 정확한 온도를 측정할 수 있게한다.
