2022년 제2회 산업안전기사 필기 기출문제 풀이
61. 대지에서 용접작업을 하고 있는 작업자가 용접봉에 접촉한 경우 통전전류는? (단, 용접기의 출력 측 무부하전압 : 90v, 접촉저항(손, 용접봉 등 포함) : 10kΩ, 인체의 내부저항 : 1kΩ, 발과 대지의 접촉저항 : 20kΩ 이다.)
① 약 0.19 mA ② 약 0.29 mA
③ 약 1.96 mA ④ 약 2.90 mA
<답> ④
저항은 직렬이므로 저항의 합
통전전류=전압/저항=90/(10+1+20) = 약 2.90mA
62. KS C IEC 60079-10-2에 따라 공기 중에 분진운의 형태로 폭발성 분진 분위기가 지속적으로 또는 장기간 또는 빈번히 존재하는 장소는?
① 0종 장소 ② 1종 장소 ③ 20종 장소 ④ 21종 장소
<답> ③
20종: 불이 붙을 수 있는 먼지가 지속적으로 존재하는 장소
21종: 분진이 24시간 동안 3mm이상 축적되는 자소, 정상 운전시 불이 붙을 수 있는 분진이 퇴적되는 장소
22종: 21종 주변장소로 고장으로 인한 불이 붙을 수 있는 분진이 간헐적 발생 드물게 짧은 순간 존재 가능성이 있는 장소
63. 설비의 이상현상에 나타나는 아크(Arc)의 종류가 아닌 것은?
① 단락에 의한 아크 ② 지락에 의한 아크
③ 차단기에서의 아크 ④ 전선저항에 의한 아크
<답> ④
아크현상 방지대책
공기가 이온화하여 전기가 흐르는 현상, 단락, 지락, 섬락, 전선 절단 등에 의해 발생
64. 정전기 재해방지에 관한 설명 중 틀린 것은?
① 이황화탄소의 수송 과정에서 배관 내의 유속을 2.5m/s 이상으로 한다.
② 포장 과정에서 용기를 도전성 재료에 접지한다.
③ 인쇄 과정에서 도포량을 소량으로 하고 접지한다.
④ 작업장의 습도를 높여 전하가 제거되기 쉽게 한다.
<답> ①
초기 배관 내 유속 제한
① 도전성 위험물로써 저항률이 10^10(Ω㎝) 미만의 배관유속을 7(m/s) 이하
② 이황화탄소, 에테르 등과 같이 폭발위험성이 높고 유동대전이 심한 액체는 1(m/s) 이하
③ 비수용성이면서 물기가 기체를 혼합한 위험물은 1(m/s) 이하
④ 저항률이 10^10(Ω*㎝) 이상 위험물의 배관 내 유속은 다음 표의 값 이하 [단, 주입구가 액면 아래 충분히 침하할 때까지 배관 내 유속은 1(m/s) 이하]
최대 유속 제한
- 어떠한 경우라도 최대 유속은 10(m/s) 이하로 제한한다.
65. 한국전기설비규정에 따라 사람이 쉽게 접촉할 우려가 있는 곳에 금속제 외함을 가지는 저압의 기계기구가 시설되어 있다. 이 기계기구의 사용전압이 몇 V를 초과할 때 전기를 공급하는 전로에 누전차단기를 시설해야 하는가?
(단, 누전차단기를 시설하지 않아도 되는 조건은 제외한다.)
① 30V ② 40V ③ 50V ④ 60V
<답> ③
KEC 기준은 60V가
IEC 기준은 50V. 답 50V임
66. 다음 중 방폭설비의 보호등급(IP)에 대한 설명으로 옳은 것은?
① 제1 특성 숫자가 “1”인 경우 지름 50mm 이상의 외부 분진에 대한 보호
② 제1 특성 숫자가 “2”인 경우 지름 10mm 이상의 외부 분진에 대한 보호
③ 제2 특성 숫자가 “1”인 경우 지름 50mm 이상의 외부 분진에 대한 보호
④ 제2 특성 숫자가 “2”인 경우 지름 10mm 이상의 외부 분진에 대한 보호
<답> ①
IP66 등급
-.첫 번째 숫자는 방진등급(먼지로부터의 보호정도) -.두 번째 숫자는 방수등급(물에대한 보호정도)
-.방진(첫번째 숫자)
1.50mm이상의 고체로부터 보호(손에 닿는정도)
2.12mm이상의 고체로부터 보호(손가락크기 정도)
3.2.4mm이상의 고체로부터 보호(연장, 전선 크기)
4.1mm이상의 고체로부터 보호(연장, 전선 크기)
5.먼지로부터 부호
6.먼지로부터 완벽하게 보호
-.방수(두번째 숫자)
1.수직의 낙숫물로부터 보호
2.15^정도 들이치는 낙수물로부터 보호
3.60^까지의 스프레이로 부터 보호
4.모든 방향의 스프레이로 부터 보호
5.모든 방향의 낮은 압력의 분사되는 물로부터 보호
6.모든 방향의 높은 압력의 분사되는 물로부터 보호
7.15cm~1m 까지 침수되어도 보호
8.장기간 침수되어 수압을 받아도 보호
67. 정전기 발생에 영향을 주는 요인에 대한 설명으로 틀린 것은?
① 물체의 분리속도가 빠를수록 발생량은 적어진다.
② 접촉면적이 크고 접촉압력이 높을수록 발생량이 많아진다.
③ 물체 표면이 수분이나 기름으로 오염되면 산화 및 부식에 의해 발생량이 많아진다.
④ 정전기의 발생은 처음 접촉, 분리할 때가 최대로 되고 접촉, 분리가 반복됨에 따라 발생량은 감소한다.
<답> ①
1. 물체의 분리속도가 빠를수록 발생량은 많아진다..
68. 전기기기, 설비 및 전선로 등의 충전 유무 등을 확인하기 위한 장비는?
① 위상검출기 ② 디스콘 스위치
③ COS ④ 저압 및 고압용 검전기
<답> ④
① 위상검출기: 두 신호의 위상 차이에 비례하는 신호를 출력시키는 소자
② 디스콘 스위치: 차단기능이 없고 무부하 상태에서만 열거나 닫도록 하는 스위치
③ COS는 컷아웃스위치로 주로 전기기사 실기 수변전설비에서 등장합니다.
④ 저압 및 고압용 검전기: 전기기기, 설비 및 전선로 등의 충전 유무 등을 확인하기 위한 장비
69. 피뢰기로서 갖추어야 할 성능 중 틀린 것은?
① 충격 방전 개시전압이 낮을 것
② 뇌전류 방전 능력이 클 것
③ 제한전압이 높을 것
④ 속류 차단을 확실하게 할 수 있을 것
<답> ③

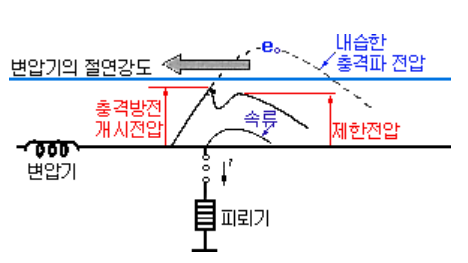

피뢰기가 구비하여야할 조건
1. 반복동작이 가능
2. 구조가 견고하며 특성이 변하지 않음.
3. 점검. 보수가 간단
4. 충격방전 개시 전압과 제한 전압이 낮음.
5. 뇌전류의 방전능력이 크고 속류의 차단이 확실
* 속류는 정상전류가 피뢰기를 통해서 대지로 빠져나가는 전류 입니다
70. 접지저항 저감 방법으로 틀린 것은?
① 접지극의 병렬 접지를 실시한다.
② 접지극의 매설 깊이를 증가시킨다.
③ 접지극의 크기를 최대한 작게 한다.
④ 접지극 주변의 토양을 개량하여 대지 저항률을 떨어뜨린다.
<답> ③
3. 접지극의 크기를 최대한 크게 한다.
71. 교류 아크용접기의 사용에서 무부하 전압이 80V, 아크 전압 25V, 아크 전류 300A 일 경우 효율은 약 몇 % 인가? (단, 내부손실은 4kW 이다.)
① 65.2 ② 70.5 ③ 75.3 ④ 80.6
<답> ④
* 효율=출력/입력=출력/(출력+손실)
=(25*300)/((25*300)+(4*1000))*100=65.2
* 무부하 전압은 함정
72. 아크방전의 전압전류 특성으로 가장 옳은 것은?
①
②
③
④
<답> ③
전기 아크는 가장 높은 전류 밀도와 방전의 형태이다.
73. 다음 중 기기보호등급(EPL)에 해당하지 않는 것은?
① EPL Ga ② EPL Ma
③ EPL Dc ④ EPL Mc
<답> ④
매우 높은 보호 - Ga, Da, Ma
높은 보호 - Gb, Db, Mb
강화된 보호 - Gc, Dc
74. 다음 중 산업안전보건기준에 관한 규칙에 따라 누전차단기를 설치하지 않아도 되는 곳은?
① 철판·철골 위 등 도전성이 높은 장소에서 사용하는 이동형 전기기계·기구
② 대지전압이 220V인 휴대형 전기기계·기구
③ 임시배선이 전로가 설치되는 장소에서 사용하는 이동형 전기기계·기구
④ 절연대 위에서 사용하는 전기기계·기구
<답> ④
제304조 누전차단기에 의한 감전방지
1. 대지전압이 150V를 초과하는 이동형 또는 휴대형 전기기계·기구
2. 물 등 도전성이 높은 액체가 있는 습윤 장소에서 사용하는 저압(1500V이하 직류전압이나 1000V이하의 교류전압)용 전기기계. 기구
3. 철판·철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대용 전기기계·기구
4. 임시배선이 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대용 전기기계·기구
이너배리어 스카이메모리 영양제
COUPANG
www.coupang.com
75. 다음 설명이 나타내는 현상은?
| 전압이 인가된 이극 도체 간의 고체 절연물 표면에 이물직이 부착되면 미소방진이 일어난다. 이 미소방전이 반복되면서 절연물 표면에 도전성 통로가 형성되는 현상이다. |
① 흑연화현상 ② 트래킹현상 ③ 반단선현상 ④ 절연이동현상
<답> ②
① 흑연화현상: 연강이나 구조용강의 미세 조직은 통상 페라이트(a-Fe)와 세멘타이트(Fe3C)로 되어 있는데, 열역학적으로는 불안정하고, 고온에 두면 세멘타이트는 Fe(페라이트)와 탄소(흑연)로 분해해 약화된다..이 분해과정을 흑연화라고 하고 있다.
② 트래킹현상: 전압이 인가된 이극 도체간의 고체 절연물 표면에 이물질이 부착되면 미소방전이 일어난다..이 미소방전이 반복되면서 절연물 표면에 도전성 통로가 형성되는 현상이다.
③ 반단선현상반: 단선이란 전선이 절연 피복 내에서 단선되어 그 부분에서 단선과 이어짐을 되풀이하는 상태 또는 완전히 단선 되지 않을 정도로 심선의 일부가 남아 있는 상태를 말한다..전기사용기구의 코드는 기구의 반복적인 꾸부림에 의해 심
선이 끊어져 반단선 상태가 되기 쉽다.
76. 다음 중 방폭구조의 종류가 아닌 것은?
① 본질안전 방폭구조 ② 고압 방폭구조
③ 압력 방폭구조 ④ 내압 방폭구조
<답> ②
방폭구조의 종류: 내압, 압력, 유입, 안전증, 본질안전
77. 심실세동 전류 라면 심실세동 시 인체에 직접 받는 전기에너지(cal)는
① 0.52 ② 1.35 ③ 2.14 ④ 3.27
<답> ④
심실세동 전류=165/SORT(1)=165mA=0.165A
에너지=전압*전류=I2RT=0.165*0.165*500*1=13.61(J)
J을 kcal로 바꾸면 13.61(J)*0.24=3.27Cal
78. 산업안전보건기준에 관한 규칙에 따른 전기기계·기구에 설치 시 고려할 사항으로 거리가 먼 것은?
① 전기기계·기구의 충분한 전기적 용량 및 기계적 강도
② 전기기계·기구의 안전효율을 높이기 위한 시간 가동율
③ 습기·분진 등 사용장소의 주위 환경
④ 전기적·기계적 방호수단의 적정성
<답> ②
산업안전보건기준에 관한 규칙에 따른 전기기계·기구에 설치 시 고려할 사항
① 전기기계·기구의 충분한 전기적 용량 및 기계적 강도
② 습기·분진 등 사용 장소의 주위 환경
③ 전기적·기계적 방호수단의 적정성
79. 정전작업 시 조치사항으로 틀린 것은?
① 작업 전 전기설비의 잔류 전하를 확실히 방전한다.
② 개로된 전로의 충전여부를 검전기구에 의하여 확인한다.
③ 개폐기에 잠금장치를 하고 통전금지에 관한 표지판은 제거한다.
④ 예비 동력원의 역송전에 의한 감전의 위험을 방지하기 위해 단락접지 기구를 사용하여 단락 접지를 한다.
<답> ③
3. 개폐기에 잠금장치를 하고 통전금지에 관한 표지판을 제거한다..=> 제거하지 말아야 한다.
80. 정전기로 인한 화재 폭발의 위험이 가장 높은 것은?
① 드라이클리닝설비 ② 농작물 건조기
③ 가습기 ④ 전동기
<답> ①
습도가 낮으면 정전기 위험이 있다.
